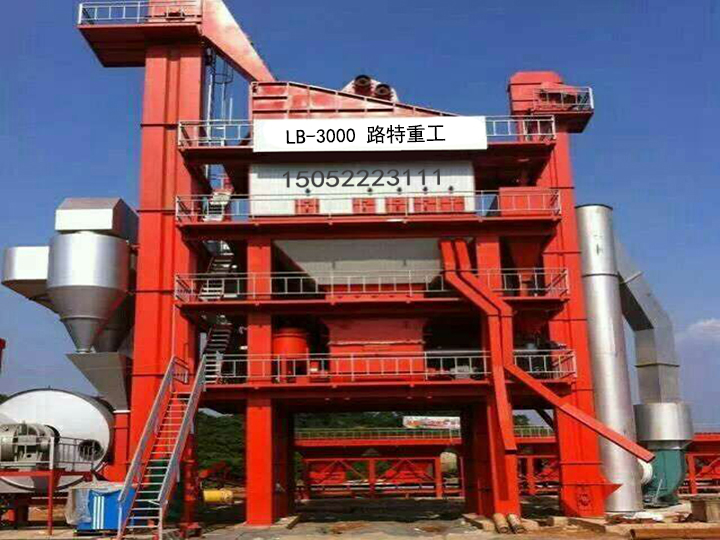

電氣控制系統是瀝青攪拌站的主要部分之一，其運行的穩定性影響著設備的性能。
電氣控制系統由上位機、燃燒器控制系統、可編程控制系統、配料計量控制系統、瀝青加熱輸送系統、空氣動力系統等部分組成。上位機系統采用兩套商用電腦，內裝西門子通訊卡（CP-5613）、杰控組態軟件（FAMEVIEW）、西門子STEP 7編程軟件；下位機采用西門子S7-300系列的PLC模塊，包括CPU、I/O輸入輸出、模擬量輸入輸出、PROFIBUS通訊卡等；整個系統具有雙機雙控功能，即使一臺電腦出現故障，設備也能照常運行。
無錫瀝青攪拌站生產廠家介紹在生產設備的過程中，系統采用全集成自動化控制的理念。其中I/O信號，模擬量信號進PLC模塊，通過PROFIBUS這條主脈與兩套上位機連接；整個控制集中在S7-300的PLC中，使各個部分的控制能聯系在一起，實現自動控制。
電氣控制系統能夠完成各個工作狀態的控制、配料計量的數據管理等瀝青攪拌站運行所需的控制功能。同時具有完善的保護措施，可在上位機界面實時監控各部位運行狀況，做出相應指示。
